汽轮机检修盘车

一.汽轮机检修盘车作用

  汽轮机检修盘车用于汽轮机大,中修中。当转子复位实现对中调正和测定调正汽封间隙等工艺时需要盘动转子汽轮机检修盘车、检修盘车装置、盘车装置、自动盘车装置-连云港博大机械设备制造有限公司,这时用到检修盘车。当转子某部分需要微量磨销,也可以用到检修盘车。调正中可能需要起吊转子,检修盘车的位置不应该影响转子的起吊,所以检修盘车装于转子之侧。

二.检修盘车结构

  检修盘车是盘车本机与底板组成。我公司检修盘车有两种机构。

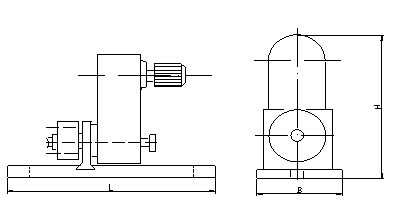

 (1)汽轮机盘车在转子正上方时,检修盘车采用平行轴结构,见图一。两平行轴在同一垂直平面,一上一下,输出轴在下方,电动机在轴上方,均平行汽机轴。

 (2)汽轮机盘车在汽机轴旁侧时。检修盘车采用垂直轴结构,见图二。输出轴仍平行汽机轴,但电动机轴垂直汽机轴,形成直角形状。

   上面第(1)种情况,横向安装位置较小,所以采用上下平行轴结构轴向尺寸长。上面第(2)种情况,横向安装位置充裕,用垂直轴结构轴向尺寸短。

三.检修盘车规格

   我公司生产的汽轮机检修盘车有三种规格见表,供选用:

型号

机组大小

输出转速

转/分

输出最大力矩(N—M)

电机功率(KW)

设备尺寸

L×B×H

重量(KG)

JP-100

≤100MW

≤1

20000

1.1

850×350×500

150

JP-200

200MW

≤1

39000

1.5

950×350×600

250

JP-300

300MW

≤1

58000

3-4

450×1000×600

350



注:200MW以下机组转速,电机功率同200MW,只是力矩,尺寸,重量略有差别。

四.安装与运行

   1、不论何种机构的检修盘车,整体装于大轴一侧之中分面上。先安装基础板,用埋头螺钉固定在中分面轴承箱螺孔内,然后把检修盘车固定在基础板上,这时检修盘车齿轮应与大轴齿轮啮合良好。

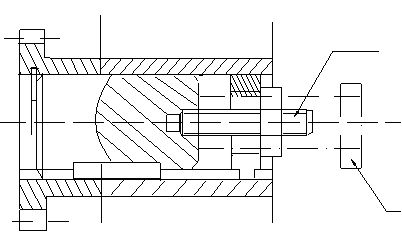

   2、齿轮啮合位置要求是与齿轮退出侧边齐平(图3)。这时盘车进退机构的齿轮轴在减速机构最深处。

   3、进退机构,检修盘车齿轮轴可以轴向位移,依靠其后端两种螺钉推出与拉进来实现轴位移,此机构十分方便安全,比过去整机推拉的缺陷方便的多,完全克服过去松紧盘车固定螺钉的强体力劳动和固紧不力引起盘车位移的缺陷。汽轮机检修盘车、检修盘车装置、盘车装置、自动盘车装置-连云港博大机械设备制造有限公司

  4、盘转前,应在轴承箱中浇透平油,使轴承表面充分湿润,严防干磨擦。

  5、本机通过控制箱可以实现连续盘车和点盘。盘转时盘车体受力向下为宜,即从车头看转子顺时针转,盘车装于中心左侧。

五、订货须知

   1、检修盘车装置可分为:手动盘车,电动盘车和水利盘车装置等三类,手动装置仅用于小型汽轮机,电动盘车装置广泛应用与大、中型汽轮机,水力盘车装置仅用于大功率汽轮机。

   2、发电厂盘车分汽轮机投运盘车,循环水泵检修盘车、磨煤机检修盘车。

   3、提供汽轮机型号及出厂日期。

   4、盘车是安装在转子正上方,还是汽机轴旁侧。
