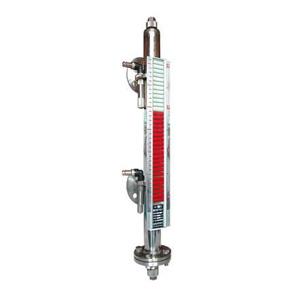

磁翻板双色液位计

一、磁翻转液位计工作原理及用途
      UHC型磁翻转双色液位计是以磁性浮子为感测元件,并通过磁性浮子与显示色柱中磁性体的磁耦合作用,反映被测液位或界面的测量仪表。磁翻转双色液位计
UHC型磁翻转双色液位计应用连通管原理,保证被测容器与测量管体间的液位相等,当测量管中的浮子随被测液位等量变化,浮子中的磁性体与显示板上显示色柱中的磁性体作用,使色柱翻转,白色表示无液,红色表示为有液,以达到就地显示液位的数值。
      就地显示的磁翻转双色液位计具有显示直观、醒目、视角宽,结构紧凑合理,安全可靠,无“跑、冒、滴、漏”现象,维护量小,维修费用低等优点,且其指示功能无须另外供电,即使电力供应发生故障,液位观测也不会受到影响,是理想的液位检测仪表。
      若配置UR型电阻液位传感器,或UB型电阻—电流液位变送器和(二次)显示仪表,可以完成电动远传,并输出4~20mA(或0~10mA)的标准信号,以配合记录仪表,或工业控制计算机联网。
      为适应不同的工况环境,本厂的磁翻转双色液位计有侧装型、地罐顶装型、保温型(蒸汽保温夹套、电保温)、锅炉专用型、防腐型(玻璃钢、ABS、UPVC、钛材)等九种形式的仪表,以满足广大用户的需要。
二、磁翻转液位计技术参数
      1、测量范围:0-15000mm
在此范围内按《HG/T 2742-1995磁性浮子式液位计技术条件》分为,500,800,1100,1400,1700,2000,2500,3000,3500,4000,4500,5000,5500,6000,7000,9000,12000mm17种,对非标液位罐的测量范围由用户自选。
      2、测量精度:≤±5mm
      3、介质压力:1.0,1.6,2.5,4.0,6.4,10.0,16.0Mpa
      4、介质温度:-40℃-450℃
      5、介质粘度:≤10-4 m2 /S
      6、介质比重:≥0.55,≤4.0 g/ cm3
      7、管体材质:1Cr18N9Ti,TA2(Ti钛)
      8、法 兰:侧法兰DN20,DN25,底法兰DN40,罐顶法兰DN100。
      9、顶装式液位计,其介质工作压力:1.6~2.5Mpa
      10、蒸汽伴热保温夹套式液位计,其伴热管法兰为:DN15,PN1.6Mpa 伴热蒸汽压力为:≤0.6Mpa
      11、电加热保温式液位计,其工作电压为:AC,220V,50Hz 本产品出厂时,配备有防爆接线盒。
      12、玻璃钢防腐式液位计的材质,全部用玻璃钢制造。
测量范围:0~2000mm 工作压力:≤0.6Mpa 工作温度:-50℃~120℃
      13、界面计式仪表要求两种液体比重差>0.2g/cm3
      14、排污阀:(Q11f-15PC1/2″)内螺纹管式球阀
放气孔:GZ1/2″ 管堵头
三、磁翻转液位计分类
      1、侧装式:
      2、顶装式:
