 反冲洗式滤水器

一、用途

   反冲洗式滤水器安装在电站、化工、印染、造纸等各种行业的供用水管道上,主要适用于Dg500mm以下的管道,并具有如下优点;

   1:外型尺寸小,便于现场的布置和安装。电动滤水器、工业滤水器
   2:
滤水器进出水口结构为上下分体式,不仅避免水压直接冲击滤网也改变了传统滤网过滤时因杂物远离排污口排污时需对几个过滤室逐一清洗往往会造成卡堵现象。

3: 网板材质及结构******限度提高水流的过流面积,有效减少滤网水阻,保证运行可靠不发生卡、堵、塞现象大大延长了滤网。
   4:
滤网采用2-8mm不锈钢板整体冲压成形,网芯能承受150 kPa的差压,而不变形、不损坏。具有工作寿命长、耐腐蚀、不生锈、表面光洁、不结垢的特性。


5:电动装置速度慢,运行平稳,可进行正、反转通过差压控制器,定时自动启动减速机可进行正反转冲洗,具有清污效果强、排污耗水量少。

二、结构

   滤水器分手动和电动两种,主要结构由:

    1、转动轴系   2、进出水口  3、支架壳体   4、网芯系    5、电动减速机(含电器柜6、排污口等组 成。滤水器,工业滤水器,管道过滤器

三、工作原理

   手动工作过程:滤水器接入管道系统后,水由下部进水口进入滤水器,当水中杂质通过网芯时,由于体积大于网芯孔,而衩截留在网芯上,当聚积到一定数量时,即造成进出水口产生一定压差值。(滤网精度直径不同压差不同一般为0.15Mpa),手动打开排污阀门,排污开始,转动手柄,旋转方向分正反时针旋转均可,每10--30秒转动一格,手柄指向每一个凹部固定,水流对附着在网芯内侧壁面上的杂质污物反向冲洗,。直至旋转一圈,关闭排污阀,手动排污完成。

   如用户选型为自动滤水器,可选用压差排污和定时排污。

  1、压差排污:当杂质聚积到一定数量时,利用冷却水进出水管之间差压信号来反冲洗排污,即电接点压力表接通控制信号,控制机构打开电动排污阀,电动减速机将以每分钟3-6转的转速运转水流对附着在网芯内侧壁面上的杂质污物反向冲洗,经由排污管路和排污阀门排入冷却水出水管中。

  2、用户如需要可设置排污时间性,在0-9999小时内设定清洗排污时间一般设置为12个小时排污一次时间设定可以按照电厂水质的情况而做相应调整。让电动减速机进行反转使排污阀打开,依次进行反转反冲洗排污。

四、技术参数

规格型号

接管通径

筒体直径

排污口直径

手动式高度mm

电动式高度mm

LS—65

DN65

219

25

700

1050

LS—100

DN100

325

32

1000

1400

LS—150

DN150

426

57

1200

1600

LS—200

DN200

530

57

1400

1950

LS—250

DN250

630

89

1500

2000

LS—300

DN300

720

133

1500

2000

LS—350

DN350

820

133

1700

2200

LS—400

DN400

920

159

2000

2550

LS—450

DN450

950

159

2200

2750

LS—500

DN500

1020

159

2200

2750

LS—600

DN600

1100

159

2500

3100

五、定货须知

   1. 过滤精度,一般为3-6mm。
   2.
告知进出接管通径压力及流量。
   3.
定购手动还是电动(是否需配电动排污阀)。

六、出厂配置

   1、滤水器本体 。    2、进出口配对法兰      3、接口金属垫。     4、排气阀门。

   5、电极点压力表。   6、配电箱。            7、电动排污阀。(5、6、7为电动滤水器配备)

滤水器,工业滤水器,管道过滤器滤水器,工业滤水器,管道过滤器滤水器,自动滤水器,管道过滤器滤水器,工业滤水器,管道过滤器

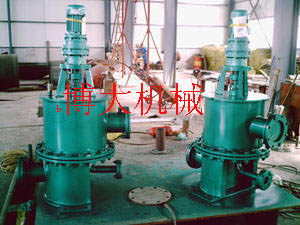

博大友情提醒:我公司图片为车间内滤水器生产现场,与此相同者为假冒无生产能力厂家,请考察定购,以免你遭受损失
