新型煤粉取样器-无磨损、无漏粉、不堵塞、1人操作，2分钟采样

一:煤粉取样器用途

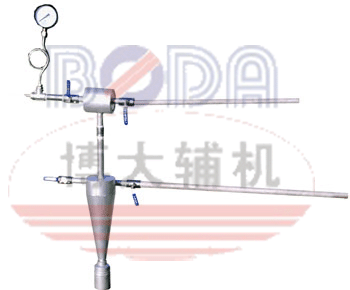

   煤粉取样器也称煤粉取样装置，是用于直吹式制粉系统一次风煤粉管道上定期煤粉取样。以压缩空气为动力源的可无间断运行的取样器。

 二:煤粉取样器主要技术参数
   1. 取样枪￠25mm平头取样枪，取样孔￠8mm。
   2. 管道内气流速度:15-30m/s。
   3. 压缩空气压力:0.3-0.4Mpa。
   4. 取样时间:2-3min/次。

三:煤粉取样器优特点
  1.煤粉取样器取样的速度通过控制压缩空气压力而得到控制。这样可以得到较准确的、具有代表性的、等速的煤粉细度值。
  2.独特的防漏接口，无跑冒粉现象。
  3.不锈钢材料制造，不堵塞，不腐蚀。
  4.取样枪可隐退于保护管内而置于煤粉气流之外，磨损小，寿命长。
  5. 1人操作，2分钟采样，随时、快捷、工作轻松。

四：煤粉取样器工作原理

  固定式煤粉取样器是利用负压抽吸和旋风分离原理将煤粉从煤粉管道中吸出并进行固、气分离而研制成功的。现结合煤粉取样过程加以说明。
  煤粉取样过程中，进气阀和取样阀打开，当压缩空气从出气管喷出时，其射流作用必然导致与取样阀连通的管道处出现负压，管内气体被带出。分离器和其底部的集粉瓶是封闭连接，能与外部连通的唯一进口只有取样头和取样管。所以负压的出现促使煤粉管中的煤粉沿取样头进入取样器，煤粉在分离器中被分离，并进入集粉瓶，而气体从分离器的上部出口被压缩空气带出，当烟气流速为6m/s--14m/s范围时，等速取样率＞95%。

五、煤粉取样器安装

  1.现场需提供0.3-0.6Mpa的压缩空气源。

  2.安装位置：安装于煤粉管道的垂直段，现场操作方便处。

  3.开孔位置：在煤粉管道的垂直段上距离地面1.5米处，开两个￠50mm安装孔。

六、订货须知
  1、提供煤粉管道管径，以便标定取样枪长短，一般为Ф530。

  2、煤粉取样器的规格型号按厂家管道直径一般为：MFQ-500型
