连云港博大机械设备制造有限公司·煤粉管道插板门、电动隔绝门、圆形插板门

煤粉管道插板门是总结了其他插柜门存在的漏粉,不灵活、重量重的缺点.此插板门内设计有三道密封线,密封性能好,丝杆两端设计有轴承,灵活性能好重量轻的优点,传动方式:手动、电动、气动.
安装在磨煤机出口至燃烧室进口的煤粉管道之间，也用在乏气送粉系统的含粉管道中。插板门由本体和控制装置两部分组成。客体采用耐磨材料整体铸造加工，门座采用特殊耐磨合金制造，插板采用耐热不锈钢加工。控制装置由气源处理元件、控制元件和执行元件等组成。

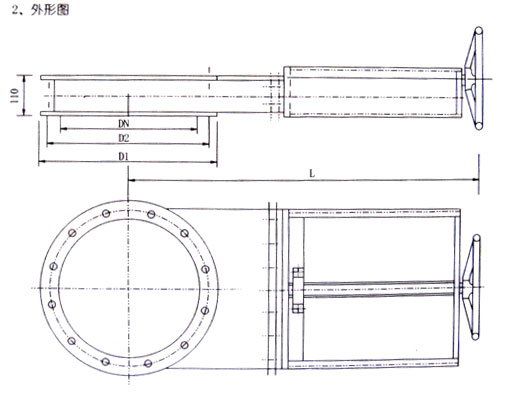

二、插板门规格、连接尺寸及重量表

DN	连接管道	D1	D2	L	手动kg	气动kg	电动kg
400	Φ426×10	535	490	1190	268	287	297
450	Φ480×10	585	540	1215	295	322	330
500	Φ530×10	645	600	1240	332	362	386
600	Φ630×10	745	700	1290	358	392	419

三、主要技术参数：
流通介质：煤粉及风混合物
介质温度：≤350℃；
介质流速：15！35m/s;
密封实验压力：0.6MPa；
内漏：＜0.1%、外漏：0；
连接方式：发兰连接
关断时间：4~15s可调（气动）
