一、技术规格
　　风粉流速 ： 10-40 （ m/s ）
　  风粉温度 ： 20 ℃ -120 ℃
　　供气压力： 0.4-0.8Mp
　　电源： 220AC/100W （带加热）
　　环境温度： -4 ℃ -+75 ℃

二、装置性能及其特点
　　1、 采用常规气源作动力源，能实现无间断运行。
　　2、 取样准确可靠， 样粉代表性 强， 在风粉流速 10-40M/S 内取样率大于 95% 。
　　3、 取样 头采用 超强耐磨材料制造，使用寿命长， 5 年内无须更换。
　　4、 装置具有自动吹扫， 防结露 加热保护，不堵粉 不 结块的特点。
　　5、 操作简便，运行可靠，维护方便简单。
　　6、 可任意设置取样时间段和取样量。

三、装置安装调整说明
　　装置的安装：本装置采用箱体整体安装，其安装步骤为：
　　1、 选择合适的取样点位置。
　　2、 根据箱体与管道安装方式（纵向安装或横向安装）在管道上开出相对的两个ф50mm孔。
　　3、 在开孔外，安装好取样管座和排气管座（根据现场情况需要可安装一次门球阀）。
　　4、 将箱整体 安装在装好的管座上，保证箱体、管道安装牢靠。必要时加装箱体支架。
　　5、 接通气源、电源。装置安装完毕。

四、电气原理及调整

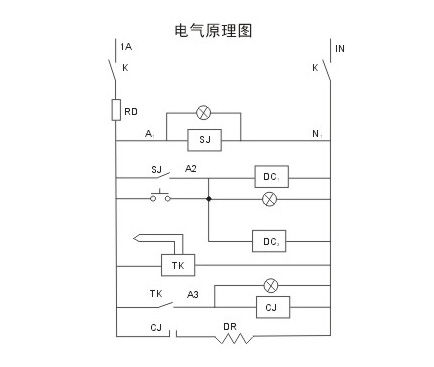

1 、电气原理：
　　本飞灰取样控制系统由时间控制和温度控制两部分组成。其时间控制用于系统防堵吹扫： 当时控 开关开时， SJ 接点闭合，接通电磁阀，电磁阀打开进行系统吹扫，吹扫一定时间后系统自动恢复正常运行点（时间可调）。去潮加热系统用于防止旋风子和取样瓶内取样粉结块堵塞，控制温度可根据现场实际情况设定。

2 、电气调整：

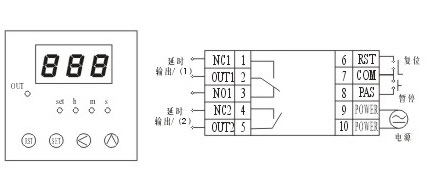

　　时控器及调整：
　　1 、 本 时控器 采用 TP 系列由单片微机作为主控部件的数显定时器，具有精度高、定时范围宽、多定时工作模式、数字显示、轻触键盘操作、停电预置数据保存永久、抗干扰性能强，外形美观等特点。
　　2 、 功能参数调整：用户****次通电运行，应先预置所需定时功能参数， TP 系列有软件锁、输出模式选择、定时量程选择等三个功能可由用户设定。按 “ SET ”键且 >5 秒，进入功能参数设定状态，参数设定的顺序是：软件锁（ 1234 ）→ LP → n d → 2 退出参数设定。“→”为按 “ SET ”键且 <3 秒。产品出厂 前功能 参数已作设定一般不作调整。其软件锁为 1234 、 LP 为 LPI 、 n d 为 nd42 、 2 为 2 。
　　3 、 预置定时值修改：按 “ SET ”键且 <3 秒，进入启动时间设置，按“ < ”键，使个性闪烁，进入个位修改状态，此时按 “∧”键增 1 ，使个位从 0 到 9 ，轮流显示。当修改完毕后，按 “ SET ”键且 <3 秒将进入下一个定时时间设置（吸合时间）。设定方法同上。再按 “ SET ”键且 <3 秒将自动进入运行状态。

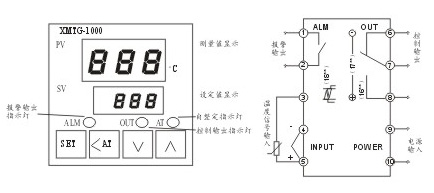

　　温控器及调整：本温控器采用 XMT 系列由单片微机作为主控部件的智能温控器。参数设定：同时按 “ SET+ ∧”键且大于 3 秒后，仪表进入参数设定状态； P 比例带→ Ti 积分时间→ Td 微分时间→ t 控制周期→ Ctr 控制模式→ SA 设定值限定。

　　SC 传感器修正→ LCK 参数修改密码（ 1234 ）→退出设定。

　　　　　　　　控制温度值的设定：按 “ SET ”键且小于 3 秒，进入温度定值设定，按“ </AT” 键，改变倍数，按“∧、∨” 键改变 数值大小，再按“ SET ” 键确定 后，自动进入运行状态。

五、装置的使用和维护

　　1、 收集瓶 的装取 ：
　　设备在运行中应先将收集瓶上部的手动阀关闭，再将收集瓶取下，每次取样后都应将收集瓶内 的余灰清理 干净，然后再装回，并打开手动阀。

　　2、 注意事项：
　　必须定期取样，不要使粉量因时间长而超过了收集器的容量，否则会造成取样器堵塞，长时间停炉时应将煤粉取样装置进行吹扫后关掉电源及气源，收集瓶取下，并将收集瓶内煤粉取样装置进行吹扫后关掉电源及气源，收集瓶取下，并将收集瓶内煤粉清除干净。好用仪用压缩空气从收集器底 部落灰口通入 进行约 3 分钟左右的吹扫，将取样枪内的飞灰吹干净。避免因使用时间过长导致管内积灰板结而堵塞。吹扫时也应对抽气口进行吹扫。

3、 故障处理：
　　取不到样 ：
　　一、 无气源，检查工作气源是否正常，使工作气源正常。
　　二、 一次阀未打开 ，打开一次阀。
　　三、 取样 枪堵灰 ：一旦取样 枪堵灰 ，则应将定位板螺丝拆下，将取用枪取出，一边轻轻敲打，一边用压缩空气吹扫，处理完成再按安装方法复装即可。
　　四、 分离器与收集器，分离器与取样枪的连接处有漏气，用简单方法消除漏气即可。

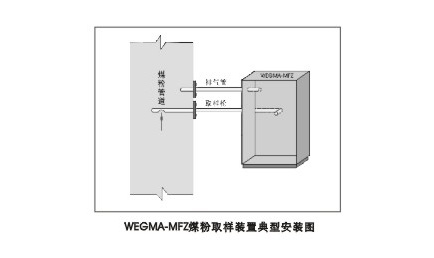

六、典型的安装图
